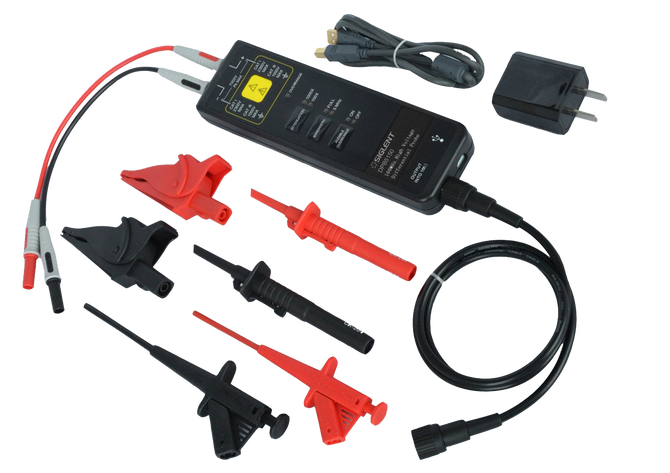

High Voltage Differential Probe DPB5150A

ה-Siglent DPB5150A הוא גשש מתח גבוה דיפרנציאלי בעל ביצועים גבוהים, המיועד למדידות מדויקות באלקטרוניקה של הספק וביישומים תעשייתיים. עם רוחב פס של 100MHz וזמן עלייה של ≤3.5ns, הוא מבטיח לכידת אות מדויקת עבור אירועים חולפים במהירות גבוהה. הגשש תומך במתחי בדיקה דיפרנציאליים של עד ±1500V (DC + שיא AC) ומציע יחסי הנחתה של 50X ו-500X, ומתאים למגוון רחב של תרחישי מדידה. עכבת הקלט הגבוהה שלו (דיפרנציאל 10MΩ) וקיבול הקלט הנמוך (<2pF) ממזערים את עומס המעגל, ושומרים על שלמות האות. ה-DPB5150A תואם לאוסצילוסקופים של יצרנים שונים באמצעות מחבר BNC סטנדרטי שלו ומופעל על ידי מתאם USB 5V/1A. העיצוב החזק והמפרטים המקיפים שלו הופכים אותו לכלי חיוני עבור מהנדסים העובדים עם ממירים, ספקי כוח ומנועים.

• רוחב פס: DC–100 MHz
• זמן עלייה: ≤3.5 ns
• יחס הנחתה: 50X / 500X
• מתח בדיקה דיפרנציאלי מרבי (DC + שיא AC): 50X: 150 V, 500X: 1500 V
• מתח מצב משותף מרבי: 600 V CAT III / 1000 V CAT II
• עכבת כניסה (חד-קצה / דיפרנציאלי): 5 MΩ / 10 MΩ
• קיבול כניסה (חד-קצה / דיפרנציאלי): <4 pF / <2 pF
• דיוק DC: ±2%
• CMRR: 80 dB (DC), >60 dB (100 kHz), >50 dB (1 MHz)
• רעש (Vrms): 50X: <50 mV, 500X: <300 mV
• ספק כוח: USB 5 V / 1 A
• השהיית מעבר: ≈10 ns (גלאי), ≈5 ns (כבל BNC)
• עומס סיום: 1 MΩ
• מידות: 165 × 69 × 26 מ"מ
• משקל: כ-190 גרם

The Siglent DPB5150A is a high-performance differential high-voltage probe designed for precise measurements in power electronics and industrial applications. With a bandwidth of 100 MHz and a rise time of ≤3.5 ns, it ensures accurate signal capture for high-speed transient events. The probe supports differential test voltages up to ±1500 V (DC + peak AC) and offers attenuation ratios of 50X and 500X, accommodating a wide range of measurement scenarios. Its high input impedance (10 MΩ differential) and low input capacitance (<2 pF) minimize circuit loading, preserving signal integrity. The DPB5150A is compatible with oscilloscopes from various manufacturers via its standard BNC connector and is powered by a 5 V/1 A USB adapter. Its robust design and comprehensive specifications make it an essential tool for engineers working with inverters, power supplies, and motor drives.

• Bandwidth: DC–100 MHz
• Rise Time: ≤3.5 ns
• Attenuation Ratio: 50X / 500X
• Max Differential Test Voltage (DC + Peak AC): 50X: 150 V, 500X: 1500 V
• Max Input Common Mode Voltage: 600 V CAT III / 1000 V CAT II
• Input Impedance (Single-ended / Differential): 5 MΩ / 10 MΩ
• Input Capacitance (Single-ended / Differential): <4 pF / <2 pF
• DC Accuracy: ±2%
• CMRR: 80 dB (DC), >60 dB (100 kHz), >50 dB (1 MHz)
• Noise (Vrms): 50X: <50 mV, 500X: <300 mV
• Power Supply: USB 5 V / 1 A
• Propagation Delay: ≈10 ns (probe), ≈5 ns (BNC cable)
• Terminate Load: 1 MΩ
• Dimensions: 165 × 69 × 26 mm
• Weight: Approx. 190 g
