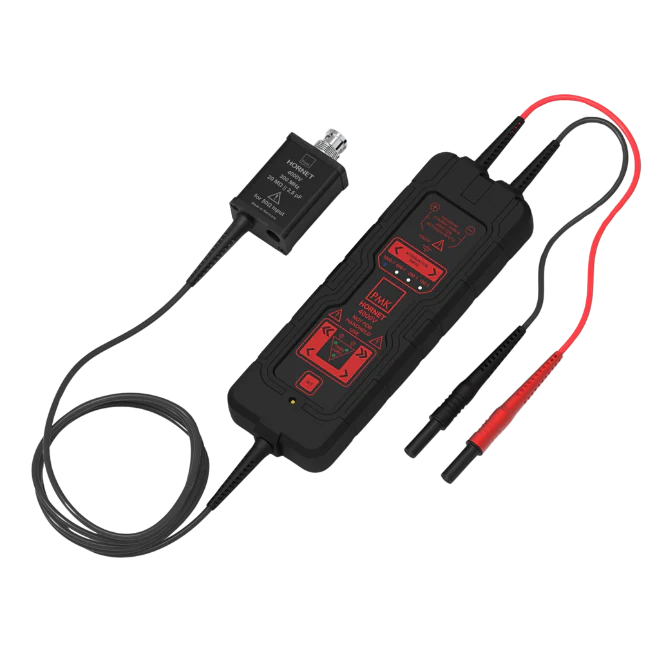

high voltage differential probe HORNET® ±4000V
- ±4000V differential and common mode input range for high-voltage applications
- Bandwidth exceeding 300MHz with rise times down to 1.0 ns
- Multiple attenuation ranges: 1000:1, 500:1, 200:1, 100:1
- Designed for integration into automated or manual test stations (not handheld)
- Compatible with oscilloscopes via universal BNC output, requires separate PMK power supply
זמן אספקה משוער:3 ימים
Guarantee Safe and Secure Payment Checkout
HORNET® ±4000V הוא גשש דיפרנציאלי במתח גבוה מהדור החדש, המיועד ליישומים תובעניים באלקטרוניקת הספק. הוא מציע טווח כניסה דיפרנציאלי ובמצב משותף של ±4000V ורוחב פס מעל 300MHz, מה שהופך אותו למתאים לעיצובים המשתמשים במוליכים רחבי-פס, כגון התקני SiC.
הגשש אינו מיועד לשימוש ידני אלא להשתלבות בעמדות בדיקה אוטומטיות או ידניות לצורך בטיחות במתח גבוה. נדרש ספק כוח נפרד, שניתן לשליטה מרחוק באמצעות USB או ממשק LAN אופציונלי. HORNET® תואם לכל אוסצילוסקופ עם עכבת כניסה של 50Ω או 1MΩ עם סיום הזנה של 50Ω.
HORNET® הוא גשש דיפרנציאלי במתח גבוה וביצועים גבוהים, שנבנה למדידות מדויקות ובטוחות בבדיקות אלקטרוניקת הספק מתקדמות, במיוחד בסביבות בדיקה אוטומטיות או מוגנות.
מפרט טכני:
- מתח כניסה: ±4000V (דיפרנציאלי ובמצב משותף)
- רוחב פס: >300MHz
- עכבת כניסה: 20 MΩ || 2.5 pF
- יחסי הנחתה: 1000:1, 500:1, 200:1, 100:1
- זמן עליה: 1.0 ns (1000:1 ו-500:1), 1.1 ns (200:1 ו-100:1)
- מחבר יציאה: BNC אוניברסלי
- ספק כוח: נדרש ספק כוח נפרד של PMK (נמכר בנפרד)
- טמפרטורת עבודה: 0°C עד +50°C
- משקל: 370 גרם
- אורך: 2 מטר
The HORNET® ±4000V high voltage differential probe is a state-of-the-art solution designed for demanding power electronics applications. It features a ±4000V differential and common mode voltage input range and a bandwidth exceeding 300MHz, making it suitable for designs using wide bandgap power electronics, such as SiC devices.
This probe is not intended for handheld use and is instead designed to be integrated into automated or manual test stations for high-voltage safety. It requires a separate power supply, which can be controlled remotely via a USB or optional LAN interface. The HORNET® is compatible with any oscilloscope with a 50Ω input impedance or a 1MΩ input impedance with a 50Ω feed-through termination.
The HORNET® is a high-performance, high-voltage differential probe built for accurate and safe measurements in advanced power electronics testing, particularly in automated or protected test environments.
Specifications:
- Input Voltage: ±4000V (differential and common mode)
- Bandwidth: >300MHz
- Input Impedance: 20 MΩ || 2.5 pF
- Attenuation Ranges: 1000:1, 500:1, 200:1, 100:1
- Rise Time: 1.0 ns (1000:1 and 500:1), 1.1 ns (200:1 and 100:1)
- Output Connector: Universal BNC
- Power Supply: Requires a separate PMK power supply unit (sold separately)
- Operating Temperature: 0°C to +50°C
- Weight: 370 g
- Length: 2 m
