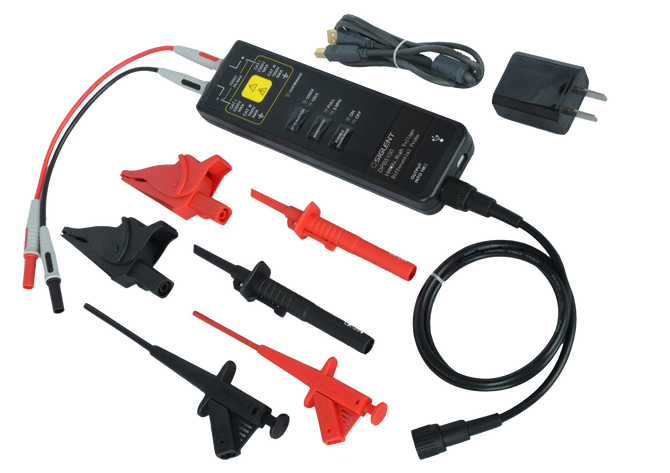

High Voltage Differential Probe DPB5700A
- 100 MHz bandwidth and ≤3.5 ns rise time for fast signal capture
- ±1300 V differential test voltage at 500X attenuation
- High CMRR performance: >80 dB at DC, >50 dB at 1 MHz
- USB-powered with offset setting and auto-save features
- Lightweight, compact design with overload alarm and LED indicator
זמן אספקה משוער:3 ימים
Guarantee Safe and Secure Payment Checkout
ה-Siglent DPB5700A הוא גלאי מתח גבוה דיפרנציאלי בעל ביצועים גבוהים בתדר 100 מגה-הרץ, אידיאלי ליישומים הדורשים מדידות אות צף מדויקות. הוא תוכנן לבטיחות ודיוק, ותומך במתח בדיקה דיפרנציאלי מקסימלי של ±1300 וולט בהנחתה של פי 500 ו-±130 וולט בהנחתה של פי 50. עכבת הקלט היא 20 MΩ חד-קצהית ו-40 MΩ דיפרנציאלי, מה שממזער את עומס המעגל, בעוד שקיבול הקלט נשאר מתחת ל-5 pF ו-2.5 pF בהתאמה. עם דירוג מתח במצב משותף של 600 וולט CAT III ו-1000 וולט CAT II, הוא מבטיח פעולה אמינה בסביבות תובעניות. הגלאי כולל זמן עלייה של ≤3.5 ננו-שניות, ביצועי CMRR מצוינים של >80 dB ב-DC, וכולל אזעקת עומס יתר ומחוון חזותי להגנה נוספת. הוא מופעל על ידי מתאם USB 5 V/1 A, וכולל פונקציות כוונון קיזוז ושמירה אוטומטית. הגוף הקומפקטי שוקל כ-165 גרם ומידותיו 165×69×26 מ"מ.
- רוחב פס: DC עד 100 MHz
- זמן עלייה: ≤3.5 ננו-שניות
- יחסי הנחתה: 100X / 1000X
- דיוק DC: ±2%
- מתח בדיקה דיפרנציאלי מרבי:
100X: 700 V (DC + שיא AC)
1000X: 7000 V (DC + שיא AC) - מתח מצב משותף מרבי:
1000 V CAT III
2300 V CAT II - עכבת כניסה:
חד-קצה לאדמה: 20 MΩ
דיפרנציאלי (שתי כניסות): 40 MΩ - קיבול כניסה:
חד-קצה לאדמה: <5 pF
דיפרנציאלי (שתי כניסות): <2.5 pF - יחס דחיית מצב משותף (CMRR):
DC: >80 dB
100 kHz: >60 dB
1 MHz: >50 dB - רעש (Vrms):
100X: <200 mV
1000X: <1.2 V - זמן השהייה: ~10 נ״ש (גלאי) + ~5 נ״ש (כבל BNC של 1 מ') = ~15 נ״ש
- נורת עומס יתר: אדומה
- אזעקת עומס יתר: קיימת (ניתנת להשתקה ידנית)
- פונקציית קיזוז: קיימת (באמצעות מצב בדיקה)
- שמירה אוטומטית: כן
- עומס סיום: ≥100 קילואוהם
- ספק כוח: USB 5 V / 1 A
- מידות: 165 × 69 × 26 מ"מ
- משקל: כ-165 גרם
The Siglent DPB5700A is a high-performance 100 MHz differential high-voltage probe, ideal for applications requiring accurate floating signal measurements. Engineered for safety and precision, it supports a maximum differential test voltage of ±1300 V at 500X attenuation and ±130 V at 50X. The input impedance is 20 MΩ single-ended and 40 MΩ differential, minimizing circuit loading, while input capacitance remains below 5 pF and 2.5 pF respectively. With a common-mode voltage rating of 600 V CAT III and 1000 V CAT II, it ensures reliable operation in demanding environments. The probe features a rise time of ≤3.5 ns, excellent CMRR performance of >80 dB at DC, and includes an overload alarm and visual indicator for added protection. Powered by a USB 5 V/1 A adapter, it includes offset adjustment and automatic save functions. The compact body weighs approximately 165 g and measures 165×69×26 mm.
- Bandwidth: DC to 100 MHz
- Rise Time: ≤3.5 ns
- Attenuation Ratio: 100X / 1000X
- DC Accuracy: ±2%
- Maximum Differential Test Voltage:
- 100X: 700 V (DC + Peak AC)
- 1000X: 7000 V (DC + Peak AC)
- Maximum Input Common-Mode Voltage:
- 1000 V CAT III
- 2300 V CAT II
- Input Impedance:
- Single-ended to ground: 20 MΩ
- Differential (two inputs): 40 MΩ
- Input Capacitance:
- Single-ended to ground: <5 pF
- Differential (two inputs): <2.5 pF
- CMRR (Common Mode Rejection Ratio):
- DC: >80 dB
- 100 kHz: >60 dB
- 1 MHz: >50 dB
- Noise (Vrms):
- 100X: <200 mV
- 1000X: <1.2 V
- Propagation Delay: ~10 ns (probe) + ~5 ns (1 m BNC cable) = ~15 ns
- Overload Indicator: Red light
- Overload Alarm: Yes (can be manually muted)
- Offset Setting Function: Yes (via test mode)
- Automatic Save: Yes
- Terminate Load: ≥100 kΩ
- Power Supply: USB 5 V / 1 A
- Dimensions: 165 × 69 × 26 mm
- Weight: Approx. 165 g
