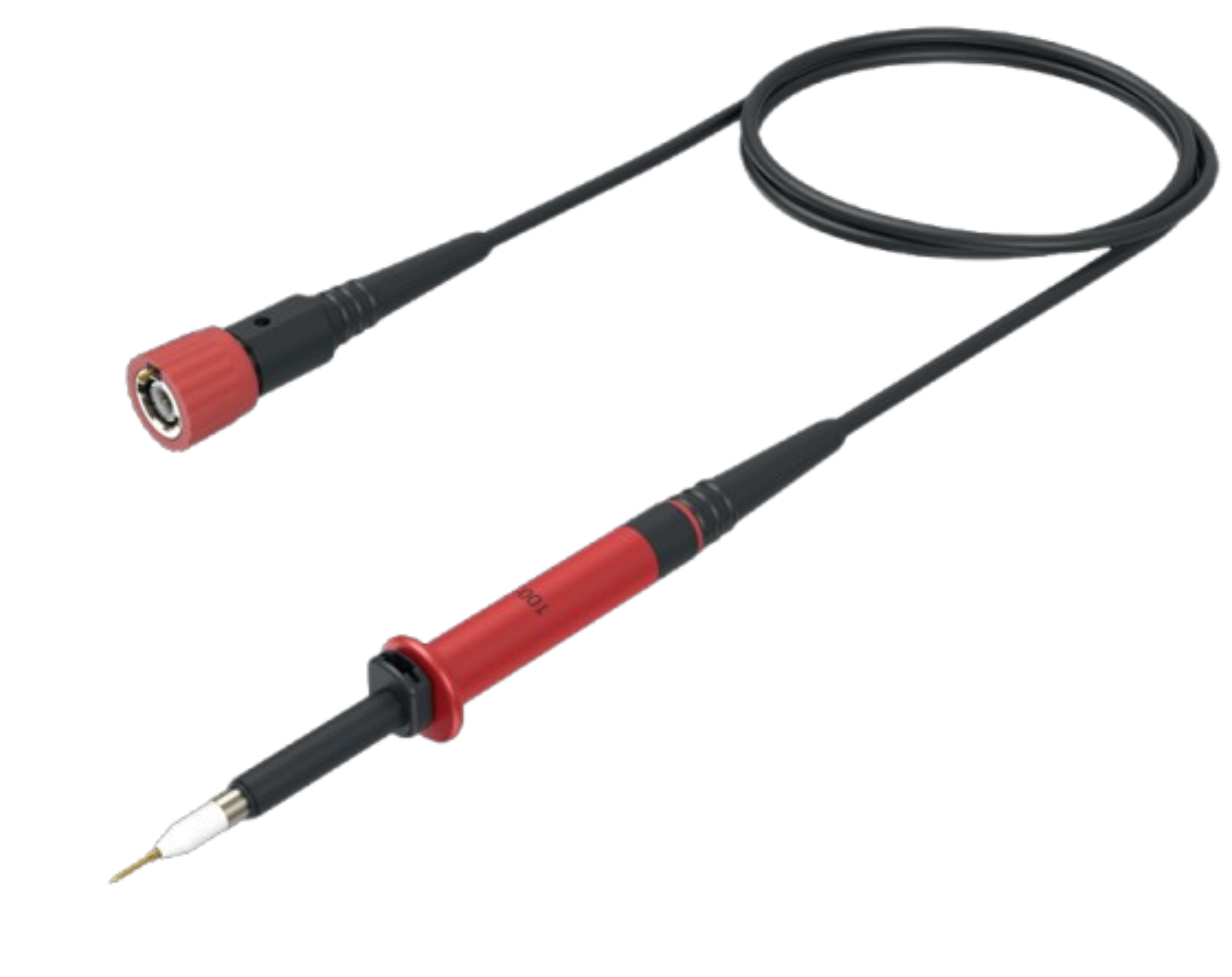

High Voltage Passive Probes PHV 1000-O

סדרת HV-PXX, הכוללת דגמים כמו HV-P30A ו-HV-P60A, מורכבת מגששים פסיביים למתח גבוה שתוכננו למגוון רחב של יישומי מדידה. גששים אלה מאופיינים ביכולת להתמודד עם מתחים DC גבוהים במיוחד ובטווח תדרים רחב של עד 50 MHz (בנקודת –3dB).

תכונות עיקריות ומפרט כללי של סדרת HV-PXX:

• יכולת מדידת מתחים גבוהים: הסדרה תומכת במתחים גבוהים של DC, עם דגמים המתאימים ל-30kV או 60kV.
• רוחב פס רחב: פעולה בתחום תדרים מ-DC ועד 50 MHz (–3dB).
• עיצוב פסיבי: גששים פסיביים, המאפשרים עמידות גבוהה ויכולת להתמודד עם מתחים גבוהים.
• מחבר יציאה סטנדרטי: מחבר מסוג BNC, התואם לאוסצילוסקופים עם כניסת RC של 1MΩ וטווח פיצוי של 10pF עד 40pF.
• עמידות סביבתית: פעולה בטווח טמפרטורות של ‎–10°C עד ‎+50°C, ואחסון באותו טווח.

תיאור מוצר עבור דגם HV-P30A:

דגם HV-P30A הוא גשש פסיבי מתוך סדרת HV-PXX, שתוכנן במיוחד למדידות מתח גבוה של עד 30kV DC.

מאפיינים טכניים של דגם HV-P30A:

• יחס הנחתה: 1000:1
• רוחב פס (–3dB): 50 MHz
• התנגדות כניסה: 100 MΩ
• קיבול כניסה: פחות מ-7pF
• אורך כבל: 3.0 מטרים
• טווח פיצוי: 15–50 pF
• מתח כניסה מקסימלי (DC): 30kV
• מתח ברוחב פס מקסימלי: 40kV
• דירוג פולס חד פעמי: 40kV (גל פולס תקני: 1×40μs)
• זמן עלייה: 7 ננושניות או פחות
• עיוות גל: עד 5% (בטווח טמפרטורות 10–35°C), לא כולל צלצולים וחריגות
• משקל: כ־1.3 ק"ג לגוף הגשש, וכ־2.5 ק"ג כולל האביזרים

The HV-PXX series, including models such as HV-P30A and HV-P60A, consists of high voltage passive probes designed for a wide range of measurement applications. These probes are known for their capability to handle significant DC input voltages and offer a wide frequency bandwidth up to 50 MHz (–3dB).

Key features and general specifications of the HV-PXX series include:

• High Voltage Capability: The series supports high DC input voltages, with models rated for 30 kV or 60 kV.
• Wide Frequency Bandwidth: Operates from DC to 50 MHz (–3dB).
• Passive Probe Design: Robust passive probes for high voltage handling without active components.
• Standard Output: BNC type connector for compatibility with oscilloscopes having 1 MΩ input resistance and 10 pF to 40 pF input capacitance.
• Durability: Operates reliably under varying environmental conditions with an operating and storage temperature range of –10°C to +50°C.

Product Description for Specific Model: HV-P30A

The HV-P30A is a dedicated model within the HV-PXX series, specifically designed for high voltage measurements up to 30 kV DC.

Key technical specifications of the HV-P30A include:

• Attenuation Ratio: 1000:1
• System Bandwidth (–3dB): 50 MHz
• Input Resistance: 100 MΩ
• Input Capacitance: Less than 7 pF
• Cable Length: 3.0 meters
• Compensation Range: 15–50 pF
• Maximum DC Input Voltage: 30 kV
• Maximum Frequency Band Voltage: 40 kV
• Single-shot Pulse Rating: 40 kV (Standard pulse wave: 1×40 μs)
• Rise Time: 7 ns or less
• Waveform Distortion: ±5% (10–35°C), excluding ringing and overshoot
• Weight: Approx. 1.3 kg (probe body), approx. 2.5 kg (including accessories)
