High Voltage Differential Probe DPB5150
- 70 MHz differential high-voltage probe with ≤5 ns rise time
- Dual attenuation settings (50X / 500X) support up to 1500 V differential measurements
- High input impedance (10 MΩ) and low input capacitance (<2 pF) minimize signal distortion
- Excellent CMRR: >80 dB at DC, >50 dB at 1 MHz for accurate measurements in noisy environments
- USB-powered (5 V / 1 A), ideal for analyzing power electronics, inverters, and switching supplies
זמן אספקה משוער:3 ימים
Guarantee Safe and Secure Payment Checkout
ה-Siglent DPB5150 הוא גלאי מתח גבוה דיפרנציאלי 70MHz שתוכנן למדידות מדויקות באלקטרוניקה של הספק ובסביבות תעשייתיות. עם זמן עלייה מהיר של ≤5ns ויחסי הנחתה כפולים של 50X ו-500X, הוא תומך במדידות מתח דיפרנציאלי עד 1500V (DC + שיא AC) ומספק דיוק מעולה של ±2%. הגלאי כולל עכבת קלט גבוהה (דיפרנציאל 10MΩ) וקיבול קלט נמוך (<2pF), מה שממזער את השפעות העומס ושומר על שלמות האות. הוא מציע ביצועי CMRR מצוינים, עם >80dB ב-DC ו- >50dB ב- 1MHz, מה שמבטיח לכידת אות דיפרנציאלי אמינה בסביבות רועשות. ה-DPB5150, המופעל באמצעות USB (5V/1A), אידיאלי עבור מהנדסים המנתחים ספקי כוח ממותגים, ממירים ומעגלי דיפרנציאל מתח גבוה.
- רוחב פס: DC–70 MHz
- זמן עליה: ≤5 ns
- יחס הנחתה: 50X / 500X
- מתח בדיקה דיפרנציאלי מרבי (DC + שיא AC): 50X: 150 V, 500X: 1500 V
- מתח מצב משותף מרבי בכניסה: 600 V CAT III / 1000 V CAT II
- עכבת כניסה (חד-קוטבי / דיפרנציאלי): 5 MΩ / 10 MΩ
- קיבול כניסה (חד-קוטבי / דיפרנציאלי): <4 pF / <2 pF
- דיוק DC: ±2%
- יחס דחיית מצב משותף (CMRR): >80 dB (DC), >60 dB (100 kHz), >50 dB (1 MHz)
- רעש (Vrms): 50X: <50 mV, 500X: <300 mV
- ספק כוח: USB 5 V / 1 A
- השהיית התפשטות: בדיקה ≈10 ns, כבל BNC ≈5 ns
- עומס סיום: 1 MΩ
- מידות: 195 × 65 × 28 מ"מ
- משקל: כ־188 גרם

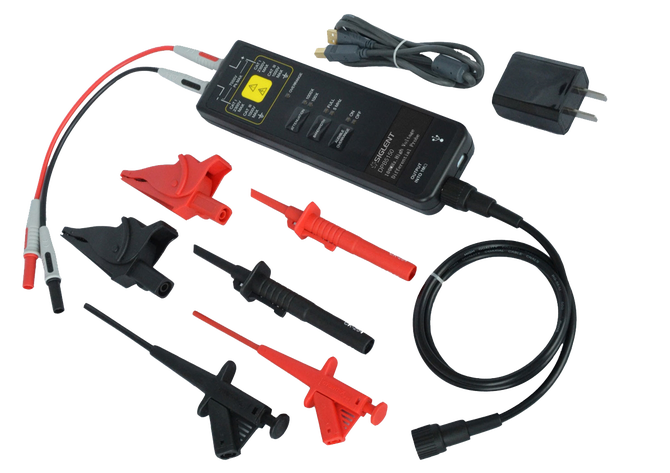

The Siglent DPB5150 is a 70 MHz differential high-voltage probe engineered for precise measurements in power electronics and industrial environments. With a fast rise time of ≤5 ns and dual attenuation ratios of 50X and 500X, it supports differential voltage measurements up to 1500 V (DC + peak AC) and provides excellent accuracy of ±2%. The probe features high input impedance (10 MΩ differential) and low input capacitance (<2 pF), minimizing loading effects and preserving signal integrity. It offers excellent CMRR performance, with >80 dB at DC and >50 dB at 1 MHz, ensuring reliable differential signal capture in noisy environments. Powered via USB (5 V/1 A), the DPB5150 is ideal for engineers analyzing switching power supplies, inverters, and high-voltage differential circuits.
-
Bandwidth: DC–70 MHz
-
Rise time: ≤5 ns
-
Attenuation ratio: 50X / 500X
-
Max differential test voltage (DC + peak AC): 50X: 150 V, 500X: 1500 V
-
Max input common mode voltage: 600 V CAT III / 1000 V CAT II
-
Input impedance (single-ended / differential): 5 MΩ / 10 MΩ
-
Input capacitance (single-ended / differential): <4 pF / <2 pF
-
DC accuracy: ±2%
-
CMRR: >80 dB (DC), >60 dB (100 kHz), >50 dB (1 MHz)
-
Noise (Vrms): 50X: <50 mV, 500X: <300 mV
-
Power supply: USB 5 V / 1 A
-
Propagation delay: Probe ≈10 ns, BNC cable ≈5 ns
-
Terminate load: 1 MΩ
-
Dimensions: 195 × 65 × 28 mm
-
Weight: Approx. 188 g
