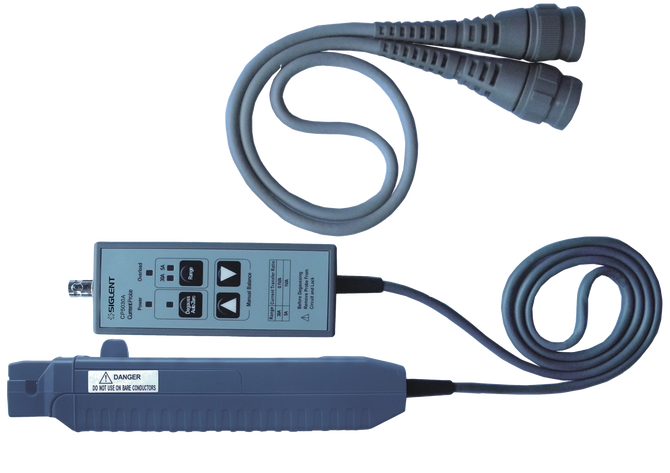

Current Probe CP5030A
- 100 MHz bandwidth with ≤3.5 ns rise time
- Dual range: 5 A (1X), 30 A (10X) with 1 V/A and 0.1 V/A transfer ratios
- High accuracy: ±1% ±1 mA (5 A), ±1% ±10 mA (30 A)
- Measures peak currents up to 50 A
- Max conductor diameter of 5 mm, powered by 12 V DC adapter
זמן אספקה משוער:3 ימים
Guarantee Safe and Secure Payment Checkout
ה-SIGLENT CP5030A הוא גלאי זרם AC/DC בעל ביצועים גבוהים, המיועד ללכידה ומדידה מדויקת של צורות גל של זרם. עם רוחב פס של 100 מגה-הרץ וזמן עלייה של ≤3.5 ננו-שניות, הוא מבטיח תגובת אות מהירה ומדויקת. הוא תומך בטווחי זרם כפולים של 5A (1X) ו-30A (10X), ומספק גמישות לאבחון זרם נמוך וגבוה. הגלאי שומר על דיוק מעולה של ±1% ±1 mA/10 mA בהתאם לטווח הנבחר, ורזולוציית מדידה עד 1 mA מאפשרת ניתוח מפורט של אותות זרם. ה-CP5030A, המעוצב עם קוטר מוליך מרבי של 20 מ"מ, מתאים למגוון רחב של יישומי בדיקה. טיפול זרם יעיל של 30 זרועות ומדידת שיא של עד 50 A הופכים אותו לאידיאלי למדידות מיתוג במהירות גבוהה, זרם כניסה ומדידות שלמות הספק. ה-CP5030A, שתוכנן לעבוד בצורה חלקה עם אוסצילוסקופים סטנדרטיים דרך BNC, ומופעל על ידי מתאם DC 12 V, מספק מדידת זרם חזקה ואמינה במעבדה ובשטח.
מפרט טכני – CP5030A
- רוחב פס: DC–100 MHz
- זמן עליה: ≤3.5 ns
- ערך אפקטיבי מרבי של זרם AC: 30 Arms
- זרם שיא לשיא: 50 A
- טווחים: 5 A (1X) / 30 A (10X)
- ערך עומס יתר:
- 5 A (≥25 A)
- 30 A (≥50 A)
- יחס העברת זרם:
- 5 A (1 V/A)
- 30 A (0.1 V/A)
- רזולוציית מדידה:
- 5 A (1 mA)
- 30 A (10 mA)
- דיוק מדידת DC:
- 5 A (±1% ±1 mA)
- 30 A (±1% ±10 mA)
- ספק כוח: DC 12 V / 1.2 A
- מתח מדורג מרבי לקרקע: 300 V CAT III
- קוטר מוליך מרבי: 5 מ״מ
- אורך כבל: 1 מ׳
- אורך BNC: 100 ס״מ
- משקל: 240 גרם
The SIGLENT CP5030A is a high-performance AC/DC current probe designed for precise current waveform capture and measurement. With a 100 MHz bandwidth and a rise time of ≤3.5 ns, it ensures fast and accurate signal response. It supports dual current ranges of 5 A (1X) and 30 A (10X), providing versatility for low- and high-current diagnostics. The probe maintains excellent accuracy at ±1% ±1 mA/10 mA depending on the selected range, and a measurement resolution down to 1 mA enables detailed analysis of current signals. Engineered with a maximum conductor diameter of 20 mm, the CP5030A accommodates a broad array of test applications. Its 30 Arms effective current handling and peak measurement up to 50 A make it ideal for high-speed switching, inrush current, and power integrity measurements. Designed to work seamlessly with standard oscilloscopes via BNC, and powered by a DC 12 V adapter, the CP5030A delivers robust and reliable current probing in lab and field settings.
CP5030A Specifications
- Bandwidth: DC-100 MHz
- Rise time: ≤3.5 ns
- Max. effective value of AC: 30 Arms
- Peak-Peak Value: 50 A
- Range: 5A (1X) / 30 A (10X)
- Overload Value:
- 5 A (≥25 A)
- 30 A (≥50 A)
- Current Transfer Ratio:
- 5 A (1 V/A)
- 30 A (0.1 V/A)
- Measurement Resolution:
- 5A (1 mA)
- 30 A (10 mA)
- DC Accuracy:
- 5A (±1%±1 mA)
- 30 A (±1%±10 mA)
- Power Supply: DC 12 V/1.2 A
- Max. rated voltage to earth: 300 V CAT III
- Conductor Diameter Max.: 5 mm
- Cable Length: 1 m
- BNC Length: 100 cm
- Weight: 240 g
