Current Probe CP5500
- Transfer ratios: 0.1 V/A (75 A), 0.01 V/A (500 A)
- Accuracy: ±1% ±10 mA (75 A), ±1% ±100 mA (500 A)
- Resolution: 5 mA (75 A), 50 mA (500 A)
- Max peak current: 750 A
- Max conductor diameter: 20 mm
זמן אספקה משוער:3 ימים
Guarantee Safe and Secure Payment Checkout

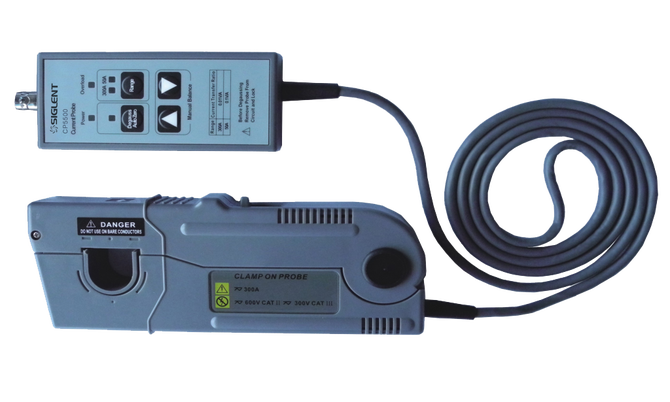

ה-SIGLENT CP5500 מתוכנן למדידה בעלת ביצועים גבוהים של זרמי AC/DC גדולים מאוד, עם קיבולת זרם מקסימלית יוצאת דופן של 500 Arms רציף ו-750 A שיא. הגשוש, אידיאלי למערכות חשמל תעשייתיות, בדיקות רכב חשמלי וממירי זרם גבוה, מציע רוחב פס של DC עד 5 MHz עם זמן עלייה של ≤70 ns. הוא פועל על פני שני טווחים לבחירה: 75 A (1X) ו-500 A (10X), עם יחסי העברה תואמים של 0.1 V/A ו-0.01 V/A. הרזולוציה עדינה של 5 mA ו-50 mA, והוא מספק דיוק מעולה של ±1% ±10 mA (75 A) ו-±1% ±100 mA (500 A). עם תמיכה במוליכים בקוטר של עד 20 מ"מ, ה-CP5500 משלב דיוק, עמידות וטווח דינמי רחב, מה שהופך אותו לחיוני לאבחון הספק מתקדם. הוא מופעל על ידי מתאם 12 וולט DC ומתחבר דרך ממשק BNC.
מפרט טכני של CP5500
- רוחב פס: 5 MHz
- זרם רציף מרבי: 500 Arms
- זרם שיא: 750 A
- יחס מיתוג: 75 A/500 A
- דיוק מדידת DC:
- 75 A (±1% ±10 mA)
- 500 A (±1% ±100 mA)
- הספק: מתאם חשמל DC סטנדרטי 12 V/1.2 A (כלול)
- משקל: 600 גרם
- מידות: 32 × 26 × 9 ס"מ (אריזה)
The SIGLENT CP5500 is engineered for high-performance measurement of very large AC/DC currents, with a remarkable maximum current capacity of 500 Arms continuous and 750 A peak. Ideal for industrial power systems, electric vehicle testing, and high-current inverters, the probe offers a bandwidth of DC to 5 MHz with a rise time of ≤70 ns. It operates across two selectable ranges: 75 A (1X) and 500 A (10X), with corresponding transfer ratios of 0.1 V/A and 0.01 V/A. Resolution is as fine as 5 mA and 50 mA, and it delivers excellent accuracy of ±1% ±10 mA (75 A) and ±1% ±100 mA (500 A). With support for conductors up to 20 mm in diameter, the CP5500 combines precision, ruggedness, and wide dynamic range, making it essential for advanced power diagnostics. It is powered by a 12 V DC adapter and connects via a BNC interface.
CP5500 Specifications
- Bandwidth: 5 MHz
- Maximum Continuous Current: 500 Arms
- Peak Current: 750 A
- Switching Ratio: 75 A/500 A
- DC Measurement Accuracy:
- 75 A (±1% ±10 mA)
- 500 A (±1% ±100 mA)
- Power: Standard 12 V/1.2 A DC Power Adapter (included)
- Weight: 600 gram
- Dimensions: 32 x 26 x 9cm (packing)
