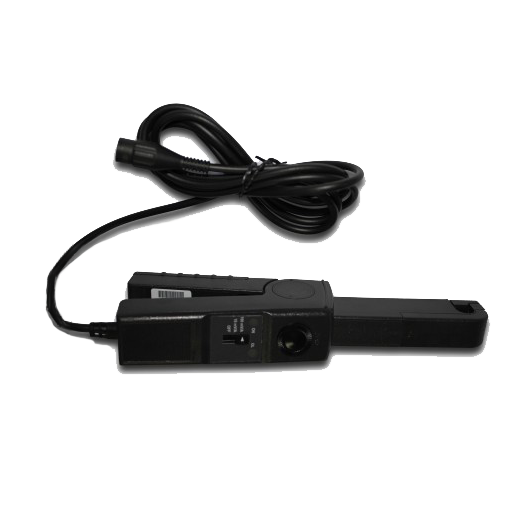

Current Probe CP4070

ה-Siglent CP4070 הוא גלאי מתח AC/DC לזרם גבוה, המיועד למדידות מדויקות עד 70A RMS ו-200A שיא. עם רוחב פס של DC עד 150kHz והגדרות רגישות כפולות (50mV/A ו-5mV/A), הוא מציע גמישות לאבחון זרם נמוך וגבוה. הגלאי מספק זמן עלייה של ≤2.3µs ודיוק גבוה על פני טווח מדידה רחב. הוא תומך במוליכים בקוטר של עד 10.3 מ"מ, ומבטיח ניטור זרם נוח ולא פולשני. ה-CP4070 מתאים לאלקטרוניקה של הספק, בקרת מנועים ומערכות אנרגיה, וכולל בידוד חזק ועיצוב מופעל על ידי סוללה 9V לשימוש במעבדה ובשטח.

The Siglent CP4070 is a high-current AC/DC clamp probe designed for accurate measurements up to 70 A RMS and 200 A peak. With a bandwidth of DC to 150 kHz and dual sensitivity settings (50 mV/A and 5 mV/A), it offers flexibility for low- and high-current diagnostics. The probe delivers a rise time of ≤2.3 µs and high accuracy across a broad measurement range. Supporting conductors up to 10.3 mm in diameter, it ensures convenient, non-intrusive current monitoring. Suitable for power electronics, motor control, and energy systems, the CP4070 features robust insulation and a 9 V battery-powered design for lab and field use.

CP4070 Specifications

• Bandwidth: 150 KHz
• Maximum Continuous Current: 70 Arms
• Peak Current: 200 A
• Switching Ratio: 500 mV/A ; 50 mV/A
• DC Measurement Accuracy:
  • 500 mV/A (20 mA-14 ApK) ±3% ±20 mA
  • 50 mV/A (200 mA-100 ApK) ±4% ±200 mA
  • 50 mV/A (100 A-140 ApK) ±15 %
• Power: 9 V battery
• Weight: 400 gram
• Dimensions: 32 x 26 x 9cm (packing)
