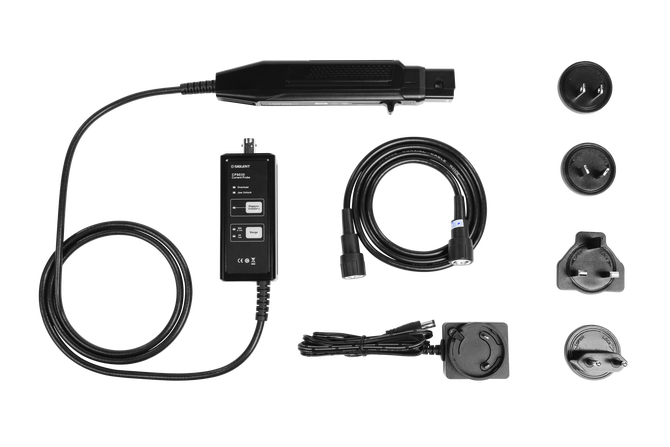

Current Probe CP6030A

ה-Siglent CP6030A הוא גשש זרם AC/DC בעל ביצועים גבוהים עם רוחב פס של 100 מגה-הרץ, המיועד למדידות זרם מדויקות ביישומי אלקטרוניקה להספק והנדסת חשמל. הוא מציע זרם רציף מרבי של 30 Arms וקיבולת זרם שיא של 50 A, עם טווחי מדידה כפולים של 5 A (1 V/A) ו-30 A (0.1 V/A). הגשש מספק דיוק גבוה של ±1% ±1 mA ב-5 A ו-±1% ±10 mA ב-30 A. הוא כולל הגנה מפני זרם יתר, כוונון אפס אוטומטי, והוא מופעל על ידי מתאם DC סטנדרטי של 12 V/1 A.

The Siglent CP6030A is a high-performance AC/DC current probe with a 100 MHz bandwidth, designed for precise current measurements in power electronics and electrical engineering applications. It offers a maximum continuous current of 30 Arms and a peak current capacity of 50 A, with dual measurement ranges of 5 A (1 V/A) and 30 A (0.1 V/A). The probe provides high accuracy of ±1% ±1 mA at 5 A and ±1% ±10 mA at 30 A. It features over-current protection, automatic zero adjustment, and is powered by a standard 12 V/1 A DC adapter.

• Bandwidth (-3 dB): 100 MHz
• Rise Time: ≤3.5 ns
• Maximum Continuous Current: 30 Arms
• Maximum Peak Current: 50 A
• Measurement Ranges: 5 A / 30 A
• Current Transfer Ratio: 1 V/A (5 A range); 0.1 V/A (30 A range)
• Accuracy: ±1% ±1 mA (5 A); ±1% ±10 mA (30 A)
• Over-Current Protection: Audible buzzer and LED indicators
• Automatic Zero Adjustment: Yes
• Input Coupling: AC/DC
• Compatible Oscilloscope Input: High-impedance BNC
• Power Supply: DC 12 V/1A (adapter included)
• Safety Compliance: EN61010-1:2010+A1:2019, EN61010-2-032:2019
• EMC Standards: EN61326-1:2013, EN61000-3-2:2014, EN61000-3-3:2013
• Maximum Rated Voltage to Earth: 300 V CAT I
• Conductor Diameter (Max): 5 mm
• Cable Length: 1 m
• Weight: Approximately 255 g
• Operating Temperature Range: 0°C to 40°C
• Storage Temperature Range: -10°C to 5°C
• Operating Altitude: Up to 2000 m
• Storage Altitude: Up to 12000 m
