Wide-Band AC Current Transformers 13E1000

סדרת LILCO® של PMK כוללת שנאים מדויקים לזרם AC ברוחב פס גבוה, עם יכולת מדידה החל מתדרים נמוכים ביותר (mHz) ועד מעל 60 MHz, וטווח זרמים מ-mA ועד 25kA. השנאים מתאימים למדידת פולסים או זרמים רציפים בדיוק גבוה, ומספקים הפרדה גלוונית בין מעגל המדידה למערכת הנבדקת. הסדרה מציעה עמידות גבוהה בפני רוויה DC, התנגדות החדרה אפסית, סטייה מינימלית במופע ודיוק גבוה בטווח רחב של תדרים.תכונות עיקריות של הסדרה כוללות: דיוק טוב מ-2%, דרופ נמוך במיוחד, תמיכה בזרמי I·t גבוהים, חוסר צורך במתח הפעלה (מכשיר פסיבי), טרמינציה מדויקת של 50Ω ויכולת שחזור של אותות מרובעים, פולסים, סינוס ועוד. ניתן לשנות את מאפייני השנאים על ידי התאמת עומס היציאה בלבד. החיבור הוא באמצעות מחבר BNC המאפשר חיבור נוח לאוסצילוסקופים, אנלייזרים ומכשירי מדידה נוספים. השנאים מיועדים לשימוש בסביבה מבוקרת בלבד לפי תקן IEC 61010-1 ואינם מיועדים לשימוש ידני או לפי קטגוריות CAT II, III או IV.

דגם LILCO 13E1000 הוא שנאי זרם מדויק לזרם AC עם דירוג זרם של 1000A. הוא כולל רגישות יציאה של 1 mV/A, רוחב פס גבוה מ-60 MHz, זמן עלייה של פחות מ-6 ננו-שניות, אינדוקטיביות של 300 nH ורוויה בזרם ישר עד 2000A. הקוטר הפנימי של חלון המדידה הוא 21 מ"מ, הכבל באורך 1.5 מטר, והמשקל כ-300 גרם. השנאי מגיע עם מחבר BNC זכר וכולל טרמינציית 50Ω פנימית. יש להפעילו עם כניסת מדידה של 1 MΩ לפחות, אחרת הרגישות תופחת פי 20.

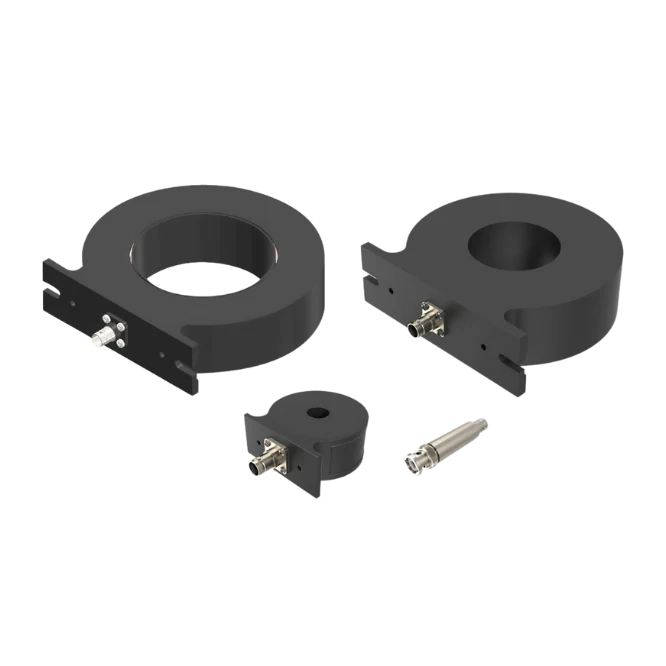

The PMK LILCO® series of current transformers enables precision high-bandwidth AC current measurements with bandwidths from mHz to over 60 MHz and input currents from mA up to 25 kA. These transformers are suitable for a wide range of applications, capable of accurately measuring large pulse or continuous currents. Galvanic isolation is provided between the input and output, with internal shielding to reduce electromagnetic interference. The devices are completely passive and do not require power.Key features of the LILCO series include less than 2% accuracy across a wide frequency range, ultra-low droop for better low-frequency fidelity, high I·t capacity, minimal phase shift, and high resistance to DC saturation. With integrated precision 50 Ω termination and a BNC output, these transformers interface easily with oscilloscopes, digitizers, analyzers, and other measurement instruments. Specification performance can be adjusted by changing output termination. They are designed for controlled environments in accordance with IEC 61010-1 and are not rated for CAT II, III, or IV.

The LILCO 13E1000 is a precision wide-band AC current transformer rated for 1000 A. It offers 1 mV/A output sensitivity, greater than 60 MHz bandwidth, rise time under 6 ns, 300 nH inductance, and 2000 A DC saturation tolerance. The input aperture diameter is 21 mm, cable length is 1.5 meters, and the approximate weight is 300 g. It comes with a male BNC connector and integrated 50 Ω termination. For accurate measurement, the connected instrument should have 1 MΩ input impedance. Using 50 Ω termination will reduce output sensitivity by a factor of 20.
