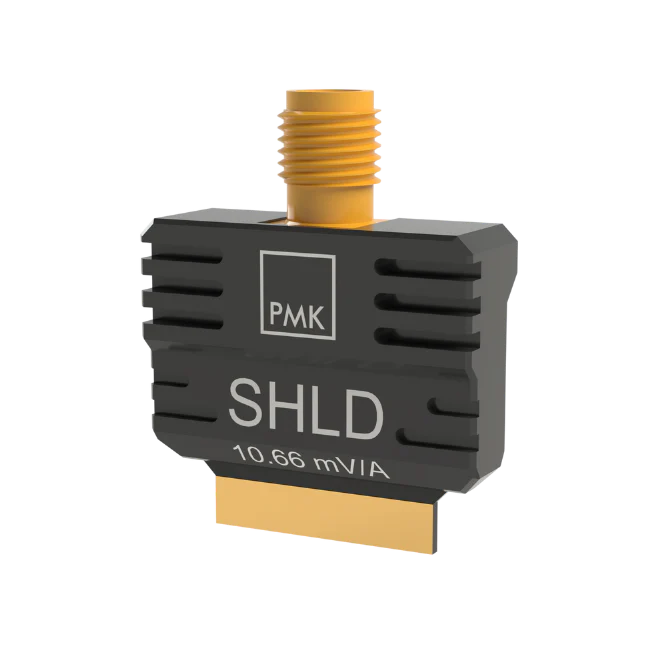

Ultra-Fast Current UFCS-R001

סדרת נגדי הזרם המהירים במיוחד UFCS של PMK מייצגת קפיצת מדרגה משמעותית בטכנולוגיית מדידת זרם, ומציבה רף חדש של דיוק ומורכבות. הנגדים מציעים רוחב פס של מעל 1 GHz והשראות החדרה נמוכה במיוחד של פחות מ-200 פיקו-הנרי, מה שמאפשר ניתוח מדויק של אותות עם זמן עלייה מהיר ואמינות גבוהה במיוחד. תכונות אלה הופכות את הנגדים לאידיאליים למדידות מאתגרות כמו ניתוח הפסדי מיתוג במוליכים רחבי פס (WBG) או מדידת זרמים בפולסים.דגמי UFCS מאופיינים בגודל קומפקטי ויכולת נשיאת זרם גבוהה, עם ביצועים מדויקים ואמינים למדידות GaN והפרעות בתדרים גבוהים. ניתן לחבר את הנגדים ישירות לכלי מדידה עם כניסת 50 אום או לפרובים מבודדים אופטית כמו PMK FireFly® למדידות עם דרישות CMRR גבוהות. הסדרה כוללת דגמים עם התנגדות של 11 mΩ, ‏24 mΩ ו-52 mΩ, ומתאימה לשימוש בסביבות מבוקרות בלבד לפי תקן IEC 61010-1 ואינה מיועדת לשימוש ידני או לפי קטגוריות מדידה CAT II, III או IV.

הדגם UFCS-R001 כולל נגד שנט בהתנגדות של 1 mΩ. לפי דף הנתונים, הערכים עבור הגבר, רוחב פס (3dB), השראות החדרה אופיינית, זרם מקסימלי לפולס של 1 מיקרו-שנייה, זרם מקסימלי לפולס של 100 מיקרו-שנייה וזרם רציף – עדיין לא הוגדרו (TBD). כל דגמי הסדרה, כולל דגם זה, מספקים דיוק הגבר של 1% ומחוברות באמצעות מחבר SMA (נקבה). הכניסה למדידה מתבצעת עם התנגדות של 50 אום. טווח הטמפרטורה התפעולית נע בין ‎-40°C ל-+85°C או עד +30°C כאשר אין פולסים. טווח הלחות היחסית התפעולית הוא 80% עד ‎+31°C, יורד ליניארית ל-40% ב-‎+50°C (ללא עיבוי). ניתן להפעיל את המכשיר בגובה של עד 2000 מטר ולאחסן אותו עד 15000 מטר. ניתן להזמין את UFCS-R001 כיחידה בודדת או בערכות של 10 או 25 יחידות.

The Ultra-Fast Current Shunt series UFCS represents a significant advancement in current measurement technology, setting new standards for sophistication. These shunts offer a bandwidth greater than 1 GHz and ultra-low insertion inductance of less than 200 pH. This enables precise analysis of fast rise time signals with exceptional signal fidelity, making PMK's shunts ideal for challenging measurements such as Wide-Bandgap (WBG) switching loss or pulse current analysis due to their non-inductive frequency response.The UFCS models are characterized by their compact form factor and high current carrying capacity, ensuring consistent and reliable performance. They guarantee the highest accuracy whether measuring GaN switching losses or analyzing high-frequency transients. The UFCS series is a result of technological advancements that have not been surpassed in the field of current measurement in modern power electronics. For measurements requiring the highest Common Mode Rejection Ratio (CMRR), the UFCS can be connected to optically isolated voltage probes like PMK's FireFly®. For general-purpose measurements, the UFCS can also be connected directly to a 50 Ω input measuring instrument. The initial models released in the UFCS shunt series include 11 mΩ, 24 mΩ, and 52 mΩ versions. These ultra-fast current shunts are designed for use in a controlled environment in accordance with IEC 61010-1 only and are not intended for hand-held use or rated for CAT II, III, or IV.

The UFCS-R001 model has a shunt resistance of 1 mΩ. The datasheet indicates that the gain, bandwidth (3dB), typical insertion inductance, maximum 1 µs pulse current, maximum 100 µs pulse current, and continuous current for this model are "TBD" (To Be Determined). All models in the UFCS series, including the UFCS-R001, have a gain accuracy of 1% and an SMA (female) output connector. The input coupling of the measuring instrument for the UFCS-R001 is 50 Ω. The operating temperature range is -40°C to +85°C, or -40°C to +30°C under non-pulsed current conditions. The non-operating temperature range is -40°C to +85°C. The operating relative humidity is 80% up to +31°C, decreasing linearly to 40% at +50°C (non-condensing), and non-operating relative humidity is 95% up to +40°C (non-condensing). It can operate at altitudes up to 2000 m and be stored at altitudes up to 15000 m. The UFCS-R001 is available as a single pack or in cost-effective packs of 10 or 25 pieces.
