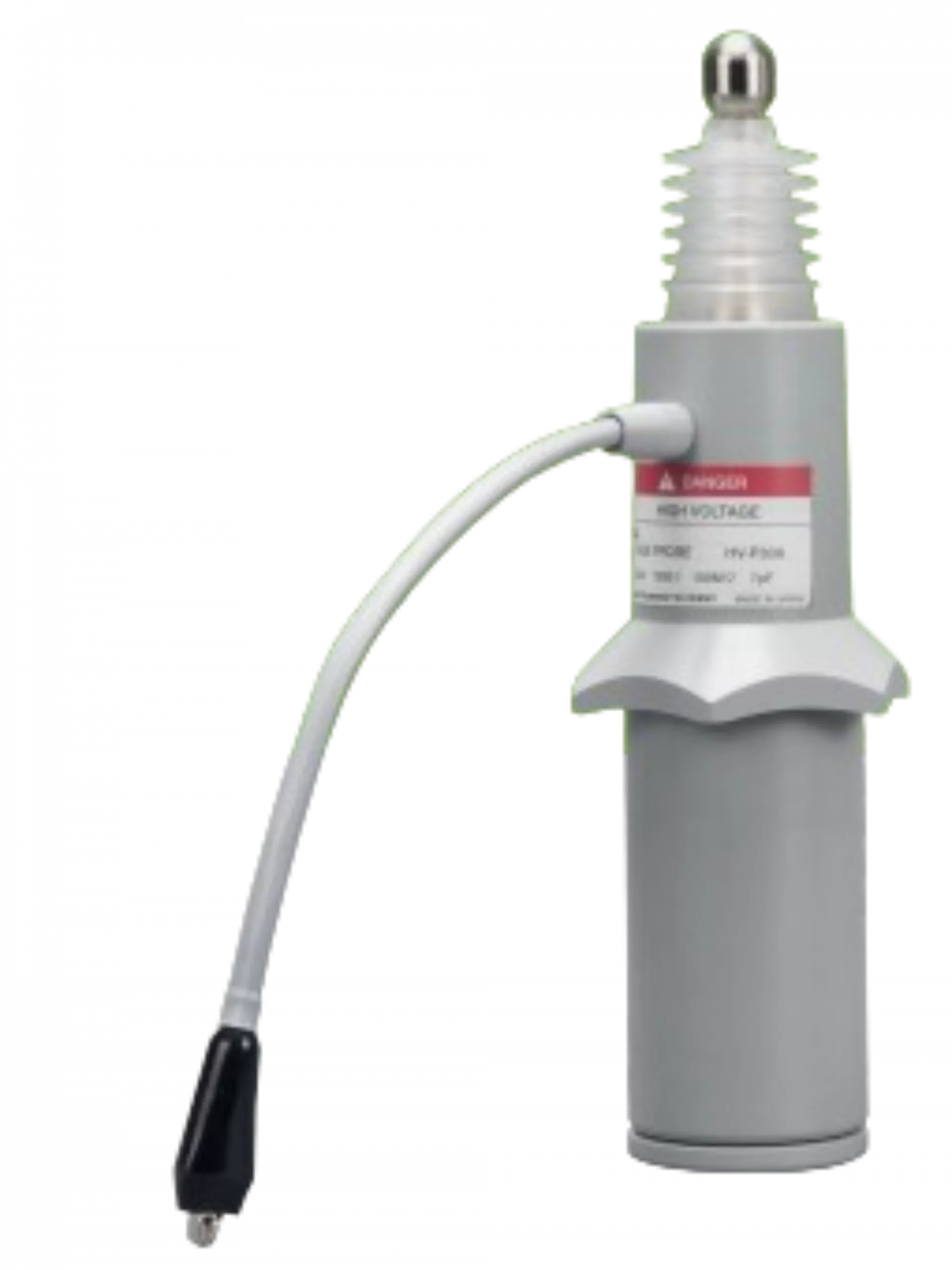

High Voltage Passive Probes HV-P30A

סדרת הגששים הפסיביים HV-P תוכננה לביצוע מדידות מדויקות ובטוחות במערכות מתח גבוה, כולל ציוד העברת חשמל, בדיקות בידוד, מערכות פולסים ויישומים תעשייתיים עתירי אנרגיה. הסדרה מציעה ביצועים גבוהים עם תחום מדידה רחב ורוחב פס אמין, ומתאימה הן למעבדות והן לסביבות תעשייתיות קשות.בסדרה קיימים שני דגמים – HV-P30A ו-HV-P60A – המסוגלים למדוד עד 30 קילו-וולט ו-60 קילו-וולט DC בהתאמה, עם קיבולת פולס חד פעמית של עד 40 קילו-וולט ו-80 קילו-וולט. רוחב הפס של DC עד 50MHz וזמן עלייה מהיר מ־7 ננושניות מבטיחים לכידת אותות מהירה וללא עיוותים.

הגששים מגיעים עם מחבר BNC, קופסת התאמה מובנית, ואורך כבל ארוך המאפשר חיבור קל לאוסצילוסקופים עם התנגדות כניסה של 1MΩ וקיבול של 10–40pF. מבנה חזק, יחס הנחתה יציב (1000:1 ב-HV-P30A ו-2000:1 ב-HV-P60A), ועמידות סביבתית גבוהה – כל אלו הופכים את הסדרה לכלי מדידה מהימן ביישומים הדורשים דיוק גבוה.

דגם HV-P30A הוא גשש פסיבי למתח גבוה ביחס הנחתה של 1000:1, המיועד למדידות מתח של עד 30 קילו-וולט DC ולפולסים חד פעמיים עד 40 קילו-וולט. הוא כולל התנגדות כניסה של 100 מגה-אוהם וקיבול כניסה נמוך מ־7pF, ומספק מדידות מדויקות עם רוחב פס של עד 50MHz.אורך הכבל 3 מטרים עם מחבר BNC מאפשר חיבור פשוט לרוב האוסצילוסקופים בעלי התנגדות כניסה של 1MΩ וטווח קיבול של 10–40pF. הגשש מציע זמן עלייה מהיר של פחות מ־7 ננושניות ועיוות אות נמוך (±5%) בטווח טמפרטורות הפעלה של °C 50 – °C10–. המשקל הכולל של המערכת עם אביזרים הוא כ־2.5 ק"ג. מתאים במיוחד לסביבות תעשייתיות, מערכות בדיקת בידוד, ויישומים עתירי אנרגיה.

The HV-P30A is a 1000:1 passive high voltage probe rated for up to 30 kV DC continuous and 40 kV single-shot pulse applications. It is equipped with 100 MΩ input resistance and less than 7 pF input capacitance, enabling accurate measurements across a 50 MHz bandwidth. Its 3-meter output cable with a BNC connector ensures compatibility with most standard oscilloscopes (1 MΩ / 10–40 pF input).Designed for environments requiring high-voltage probing precision, the HV-P30A delivers reliable signal integrity with low waveform distortion (±5%) and fast 7 ns rise time. The probe operates safely in temperatures from -10 °C to +50 °C and weighs approximately 2.5 kg with accessories. It is ideal for industrial, energy, and insulation test systems.

The HV-P series high voltage passive probes are designed for safe and accurate measurements in high-voltage systems, including power transmission equipment, insulation testing, pulse systems, and industrial high-energy applications. These probes offer exceptional performance with wide input voltage handling and solid bandwidth, making them ideal for both laboratory and industrial environments.The series includes two models – HV-P30A and HV-P60A – capable of measuring DC voltages up to 30 kV and 60 kV respectively, with single-shot pulse limits reaching 40 kV and 80 kV. With a frequency bandwidth of DC to 50 MHz and fast rise times below 7 ns, these probes ensure accurate capture of high-speed events without signal distortion.

Featuring BNC output connectors, built-in matching circuitry, and long cable lengths, the HV-P probes are compatible with oscilloscopes having 1 MΩ input impedance and 10–40 pF input capacitance. The robust build quality, reliable attenuation ratios (1000:1 for HV-P30A, 2000:1 for HV-P60A), and environmental tolerance make them reliable tools for demanding voltage measurement tasks.
