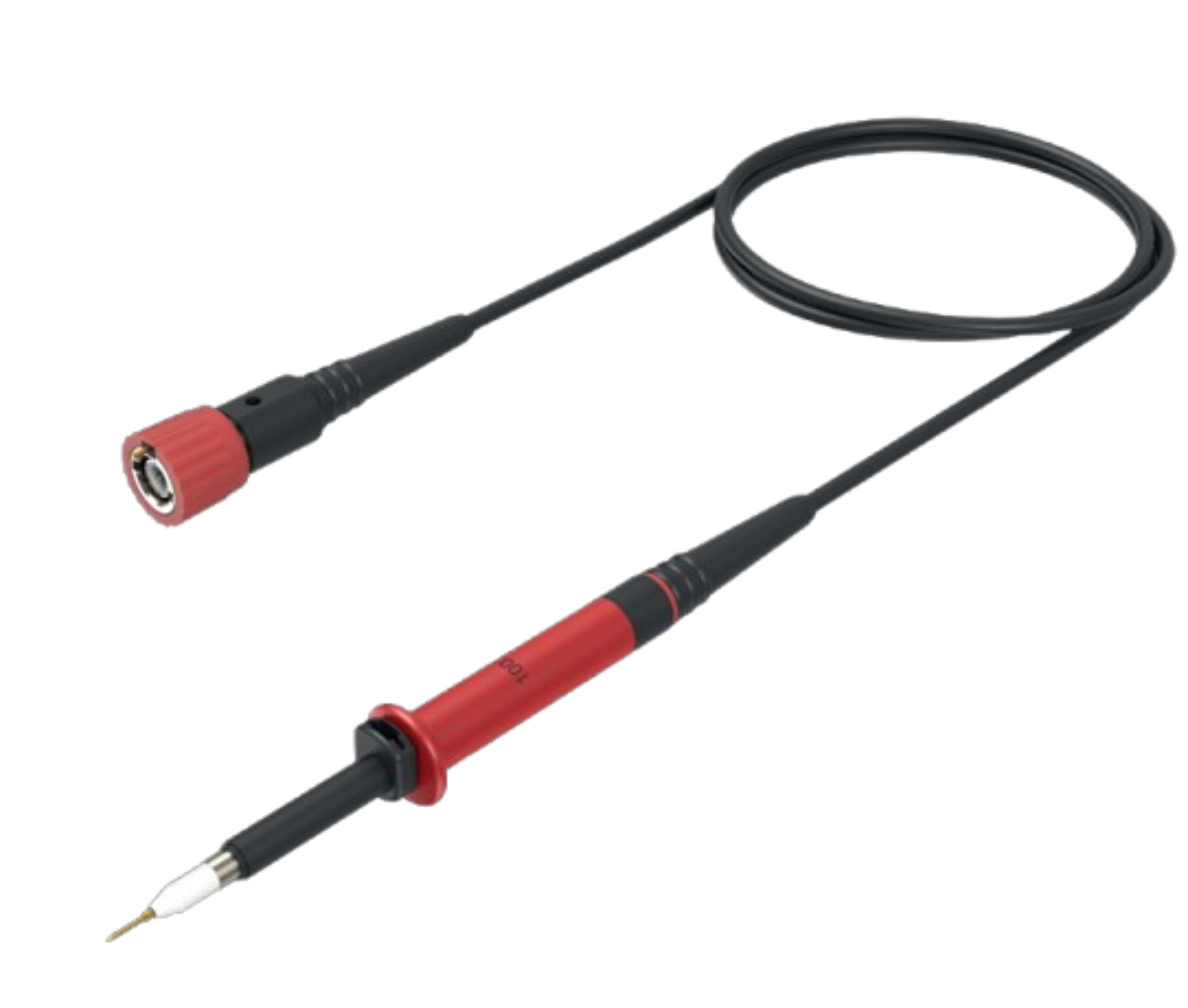

High Voltage Passive Probe PHV 1000

הגשש הפסיבי למתח גבוה מדגם PHV 1000 מבית PMK מיועד למדידות בטוחות ומדויקות עד 1000V בקטגוריה II, או עד 2000V Peak ללא קטגוריית מדידה (No Measurement Category). הוא מספק יחס הנחתה של 100:1, רוחב פס של 400MHz וזמן עלייה מהיר במיוחד של 900ps – אידיאלי לאיתור מהיר של מעברים חדים במתח.הגשש כולל התנגדות כניסה של 50MΩ עם קיבול של 7.5pF, ומתאים לעבודה עם אוסצילוסקופים בעלי התנגדות כניסה של 1MΩ. טווח הפיצוי הרחב (10–25pF) מאפשר התאמה לכלי מדידה שונים ומגוון סביבות בדיקה.

הגשש מגיע עם כבל באורך 2 מטר, וניתן לקבל אותו גם באורכים של 3 מטר ו-5 מטר. גרסת הבסיס אינה כוללת בידוד סיליקון נוסף או פונקציית קריאה חכמה, אך קיימות גרסאות משופרות עם אביזרים משלימים ותמיכה ב-read-out. זהו פתרון איכותי, אמין ומדויק למהנדסים, מעבדות מחקר ועמדות בדיקה תעשייתיות, ומיוצר בגרמניה בהתאם לתקן IEC 61010-031.

The PHV 1000 passive high voltage probe is a reliable solution from PMK designed for safe and accurate measurements in CAT II environments up to 1000 V, or up to 2000 V peak in environments with no measurement category. With a 100:1 attenuation ratio, 400 MHz bandwidth, and 900 ps rise time, it supports fast signal transitions with high fidelity.Ideal for laboratory oscilloscopes with 1 MΩ input impedance, this probe features 50 MΩ system resistance and low 7.5 pF input capacitance, ensuring minimal disturbance to the circuit under test. It supports a wide compensation range of 10–25 pF for flexibility across different instruments.The PHV 1000 comes with a 2.0-meter cable and is available in various options including complementary accessories, read-out support, and extended cable lengths. Engineered and manufactured in Germany, it ensures robust performance, longevity, and compliance with IEC 61010-031 standards. Its build quality and signal performance make it an ideal tool for power electronics engineers, R&D labs, and industrial test stations.
