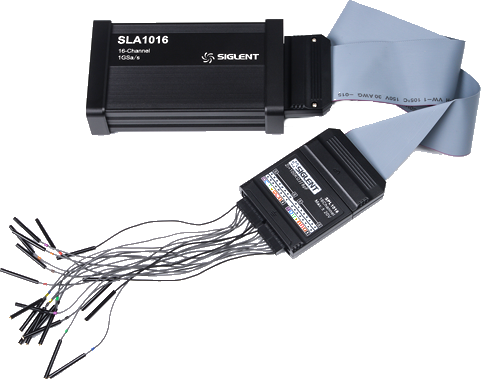

SLA1016 16 Channel logic probe module

ה־SLA1016 הוא פרוב לוגי שתוכנן ללכוד ולנטר עד 16 אותות דיגיטליים בו-זמנית,
ומאפשר ניתוח נתונים דיגיטליים יחד עם אוסצילוסקופים נתמכים של Siglent.
ערוצי הקלט הדיגיטליים מחולקים לשתי קבוצות, כאשר כל קבוצה כוללת סף הפעלה עצמאי — מה שמאפשר מדידה של משפחות לוגיקה שונות באותו הזמן.

ה־SLA1016 כולל כבל ממשק SBus, חיווט שטוח, חוטים מעופפים וקליפסים המאפשרים חיבור נוח למעגל הנבדק.
שני נוריות חיווי מציינות את מצב ההפעלה – אדום (הספק) וירוק (פעילות).
מתאים לשימוש בסביבה יבשה ומוגנת בלבד.

קושחת ה־SLA1016 ניתנת לעדכון דרך דיסק און קי דרך האוסצילוסקופ המחובר – להבטחת תאימות עתידית וביצועים משופרים.

הערה: דגמי SDS1000X-E עם 4 ערוצים דורשים גרסת קושחה 7.1.6.20 ומעלה.

מפרט טכני:

• 16 ערוצים דיגיטליים
• שתי קבוצות סף עצמאיות עבור משפחות לוגיקה שונות
• כבל SBus, כבל חיווט שטוח, חוטים מעופפים ו־20 קליפסים דיגיטליים כלולים בערכה
• נוריות חיווי להפעלה ופעילות
• שדרוג קושחה דרך USB

הערכה כוללת:

• 1 x בקר SBus
• 1 x כבל SBus
• 1 x כבל חיווט
• 20 x קליפסים דיגיטליים

The SLA1016 is a logic probe designed to capture and monitor up to 16 digital signals simultaneously,
enabling analysis of digital data in conjunction with supported Siglent oscilloscopes.
Its 16 digital input channels are divided into two groups with independent threshold settings,
allowing it to support and display signals from multiple digital logic families at once.

The SLA1016 includes an SBus interface cable, flat ribbon wiring, flying leads, and probe clips for easy connection to target circuits.
Two LED indicators display power and activity status (red for power, green for activity).
It is designed for dry, indoor use with protective features to avoid accidental damage.

The SLA1016's firmware can be upgraded via USB through a connected Siglent oscilloscope to improve compatibility and functionality.

NOTE: Four-channel SDS1000X-E models require firmware version 7.1.6.20 or higher.

Key Specifications:

• 16 digital input channels
• Two independently configurable threshold groups
• Includes SBus cable, wiring harness, flying wires, and 20 digital clips
• LED indicators for power and activity
• USB firmware upgrade supported

Kit Includes:

• 1 × SBus Controller
• 1 × SBus Cable
• 1 × Wiring Harness
• 20 × Digital Clips
