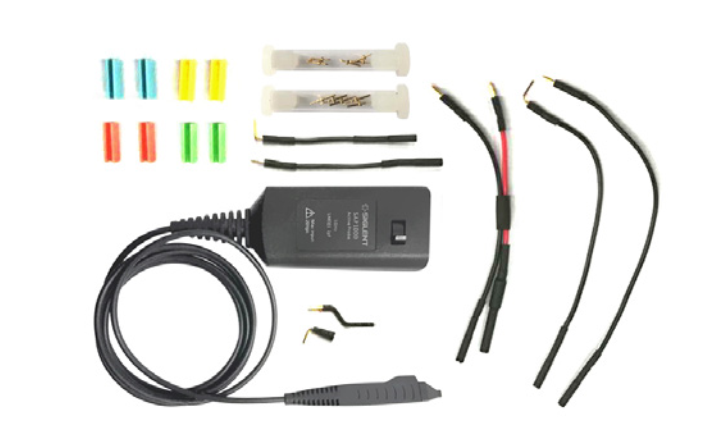

SAP1000 Single-ended Probe

SAP1000 הוא פרוב אקטיבי קומפקטי ובעל עכבה גבוהה, המיועד ליישומי מדידה מגוונים. הוא מצמצם את העומס על המעגל בזכות קיבול קלט נמוכה והתנגדות כניסה גבוהה.

תכונות עיקריות:

• רוחב פס: > 1 GHz
• התנגדות DC בכניסה: 1 MΩ
• קיבול קלט: 1.2 pF
• טווח דינמי בכניסה: ±8 V
• טווח אופסט: ±12 V
• ממשק: SAPBus

הפרוב מתחבר לאוסילוסקופ דרך ממשק SAPBus, שמאפשר זיהוי והפעלה אוטומטיים של הפרוב ללא צורך בספק כוח נפרד או סוללות. השליטה בפרוב מתבצעת דרך ממשק המשתמש הגרפי של האוסילוסקופ עם התאמה אוטומטית של קנה המידה והמדידות.

הכפתור Volts/div שולט בקנה המידה עד 2 V/div (16 V Peak-to-Peak), וכפתור האופסט שולט בטווח אופסט של ±12 V.

הפרוב מיועד לשימוש עם סדרת האוסילוסקופים SIGLENT SDS5000X.

The SAP1000 is a compact, high-impedance active probe designed for various measurement applications. It minimizes circuit loading due to its low input capacitance and high input resistance.

Key Features:

• Probe Bandwidth: > 1 GHz
• DC Input Resistance: 1 MΩ
• Input Capacitance: 1.2 pF
• Input Dynamic Range: ±8 V
• Probe Offset Range: ±12 V
• Interface: SAPBus interface

The probe connects to an oscilloscope via the SAPBus interface, allowing the oscilloscope to automatically detect and power the probe, eliminating the need for a separate power supply or batteries. The probe can be controlled through the oscilloscope's graphical user interface, with automatic adjustment of the displayed scale factor and measurement values.

The Volts/div knob controls the oscilloscope's scale factor for a dynamic range up to 2 V/div (16 V peak to peak), and the channel offset knob controls the probe input offset circuit over its ±12 V range.

The SAP1000 is designed for use with SIGLENT's SDS5000X oscilloscopes.
