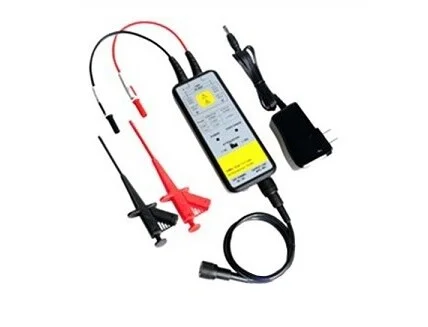

High Voltage Differential Probe DPB1300
- 50 MHz bandwidth and ≤7 ns rise time for accurate high-speed signal capture
- Supports up to ±1300 V differential voltage with 50X / 500X attenuation
- High input impedance (10 MΩ) and low capacitance (<2 pF) to preserve signal integrity
- Excellent CMRR performance: >80 dB at DC and 60 Hz
- Compatible with standard BNC oscilloscopes; powered by 12 V DC supply
זמן אספקה משוער:3 ימים
Guarantee Safe and Secure Payment Checkout
ה-Siglent DPB1300 הוא גשש מתח גבוה דיפרנציאלי בעל ביצועים גבוהים, המיועד למדידות מדויקות באלקטרוניקה של הספק וביישומים תעשייתיים. עם רוחב פס של 50MHz וזמן עלייה של ≤7ns, הוא מבטיח לכידת אות מדויקת עבור אירועים חולפים במהירות גבוהה. הגשש תומך במתחי בדיקה דיפרנציאליים של עד ±1300V (DC + שיא AC) ומציע יחסי הנחתה של 50X ו-500X, ומתאים למגוון רחב של תרחישי מדידה. עכבת הקלט הגבוהה שלו (דיפרנציאל 10MΩ) וקיבול הקלט הנמוך (<2pF) ממזערים את עומס המעגל, ושומרים על שלמות האות. ה-DPB1300 תואם לאוסצילוסקופים של יצרנים שונים באמצעות מחבר BNC סטנדרטי שלו ומופעל על ידי ספק כוח DC של 12V. העיצוב החזק והמפרטים המקיפים שלו הופכים אותו לכלי חיוני עבור מהנדסים העובדים עם ממירים, ספקי כוח ומנועים.
- רוחב פס: DC עד 50 MHz
- זמן עלייה: ≤7 ns
- דיוק DC: ±2%
- יחסי ההנחתה: 50X / 500X
- מתח בדיקה דיפרנציאלי מרבי (DC + שיא AC):
- 50X: ±130 V
- 500X: ±1300 V
- מתח מצב משותף מרבי: 600 V CAT III, 1000 V CAT II
- עכבת קלט:
- חד-צדדי לקרקע: 5 MΩ
- דיפרנציאלי (שני כניסות): 10 MΩ
- קיבול כניסה:
- חד-צדדי לקרקע: <4 pF
- דיפרנציאלי (שני כניסות): <2 pF
- יחס דחיית מצב משותף (CMRR):
- DC: >80 dB
- 60 Hz: >80 dB
- 100 kHz: >60 dB
- 1 MHz: >50 dB
- רעש (Vrms):
- 50X: <50 mV
- 500X: <300 mV
- זמן השהיה:
- פרוב: ≈10 ns
- כבל BNC (1 מ’): ≈5 ns
- אספקת חשמל: DC 12 V / 1.2 A
- עומס סיום: ≥100 kΩ
- מידות: 145 mm × 58 mm × 24 mm
The Siglent DPB1300 is a high-performance differential high-voltage probe designed for precise measurements in power electronics and industrial applications. With a bandwidth of 50 MHz and a rise time of ≤7 ns, it ensures accurate signal capture for high-speed transient events. The probe supports differential test voltages up to ±1300 V (DC + peak AC) and offers attenuation ratios of 50X and 500X, accommodating a wide range of measurement scenarios. Its high input impedance (10 MΩ differential) and low input capacitance (<2 pF) minimize circuit loading, preserving signal integrity. The DPB1300 is compatible with oscilloscopes from various manufacturers via its standard BNC connector and is powered by a 12 V DC supply. Its robust design and comprehensive specifications make it an essential tool for engineers working with inverters, power supplies, and motor drives.
-
- Bandwidth: DC to 50 MHz
- Rise Time: ≤7 ns
- DC Accuracy: ±2%
- Attenuation Ratios: 50X / 500X
- Maximum Differential Test Voltage (DC + Peak AC):
- 50X: ±130 V
- 500X: ±1300 V
- Maximum Input Common Mode Voltage: 600 V CAT III, 1000 V CAT II
- Input Impedance:
- Single-ended to ground: 5 MΩ
- Differential (two inputs): 10 MΩ
- Input Capacitance:
- Single-ended to ground: <4 pF
- Differential (two inputs): <2 pF
- Common Mode Rejection Ratio (CMRR):
- DC: >80 dB
- 60 Hz: >80 dB
- 100 kHz: >60 dB
- 1 MHz: >50 dB
- Noise (Vrms):
- 50X: <50 mV
- 500X: <300 mV
- Propagation Delay:
- Probe: ≈10 ns
- BNC Cable (1 m): ≈5 ns
- Power Supply: DC 12 V / 1.2 A
- Termination Load: ≥100 kΩ
- Dimensions: 145 mm × 58 mm × 24 mm
