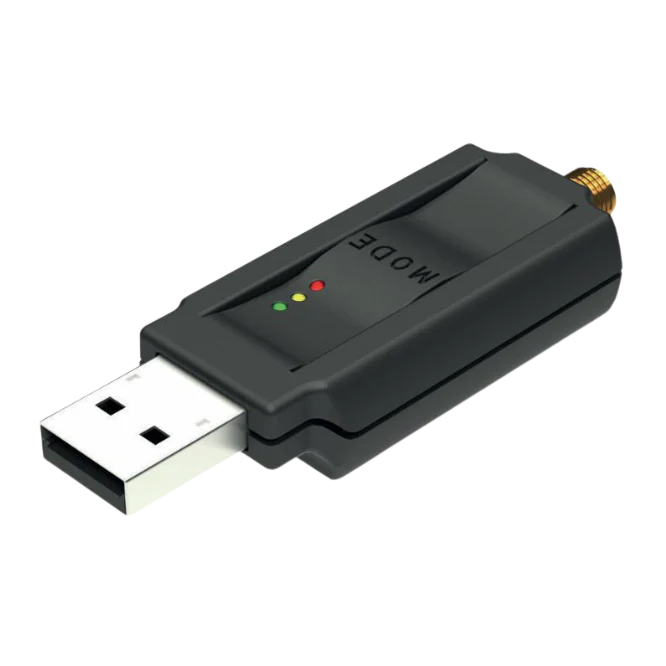

High Speed Pulse Generator USB FastEdge®

FEDGE® הוא גנרטור אותות מהיר המפיק פעימת מדרגה של 500mV בזמן עלייה של כ-32 פיקו-שניות, בגודל קומפקטי כשל כונן USB. בלחיצה אחת בלבד ניתן לבחור בין מצבי פעולה שונים. האות המרובע ב-50 אוהם עם רמה של ‎-500mV הוא שטוח ויציב ללא עיוותים, מה שהופך אותו לאידיאלי לבדיקה של זמן עלייה/ירידה של פרובים, אוסצילוסקופים ונתיבי אותות.PMK מציעה בנוסף מפצל פס רחב אופציונלי עד 10GHz לשימוש בתור רפלקטומטר, המאפשר ביצוע בדיקות TDR לקופונים של PCB, כבלים, עקבות מעגלים, בדיקות קרימפים, מדידת אורך עקבות וכבלים, קבוע דיאלקטרי ויישומים נוספים.

תכונות עיקריות כוללות: פעימת מדרגה של 500mV ב-32ps עם רוחב פס של מעל 10GHz, בדיקות מערכת ומכשור, בדיקות זמן עלייה של פרובים ואוסצילוסקופים, בדיקות EMI מוקרן ומוליך, ובדיקות רפלקטומטריות (TDR).

טווח טמפרטורה לתפעול הוא 0°C עד 50°C, ולאחסון -40°C עד 71°C. לחות יחסית מרבית בתפעול: 80% עד 31°C, יורדת ליניארית ל-40% ב-50°C. לחות יחסית באחסון: עד 95% ב-40°C. מתאים לשימוש עד גובה של 2000 מטר, ואחסון עד 15000 מטר.

The FEDGE® is a fast edge signal generator that delivers a 500 mV step with a ~32 ps rise time in a USB stick-sized form factor. With simple one-button operation, users can switch between multiple operating modes. The -500 mV, 50 Ohm output signal is square and flat, free from overshoot or undershoot, making it ideal for verifying rise/fall times of instruments, probes, signal paths, and more.PMK also offers an optional 10 GHz power splitter that enables FEDGE® to function as a reflectometer. This allows measurements of PCB coupons, cable and trace impedance, cable crimps, length verification, dielectric constant measurement, and many additional TDR applications.

Key features include: 500 mV / 32 ps step signal, >10 GHz bandwidth, system and bandwidth testing, probe and oscilloscope response validation, EMI testing (radiated and conducted), and high-speed TDR measurement capabilities.

Operating temperature is 0°C to +50°C, and storage temperature is -40°C to +71°C. Maximum relative humidity is 80% up to +31°C, decreasing linearly to 40% at +50°C in operation, and up to 95% at +40°C in non-operating conditions. The device supports operation at altitudes up to 2000 m and storage up to 15000 m.
