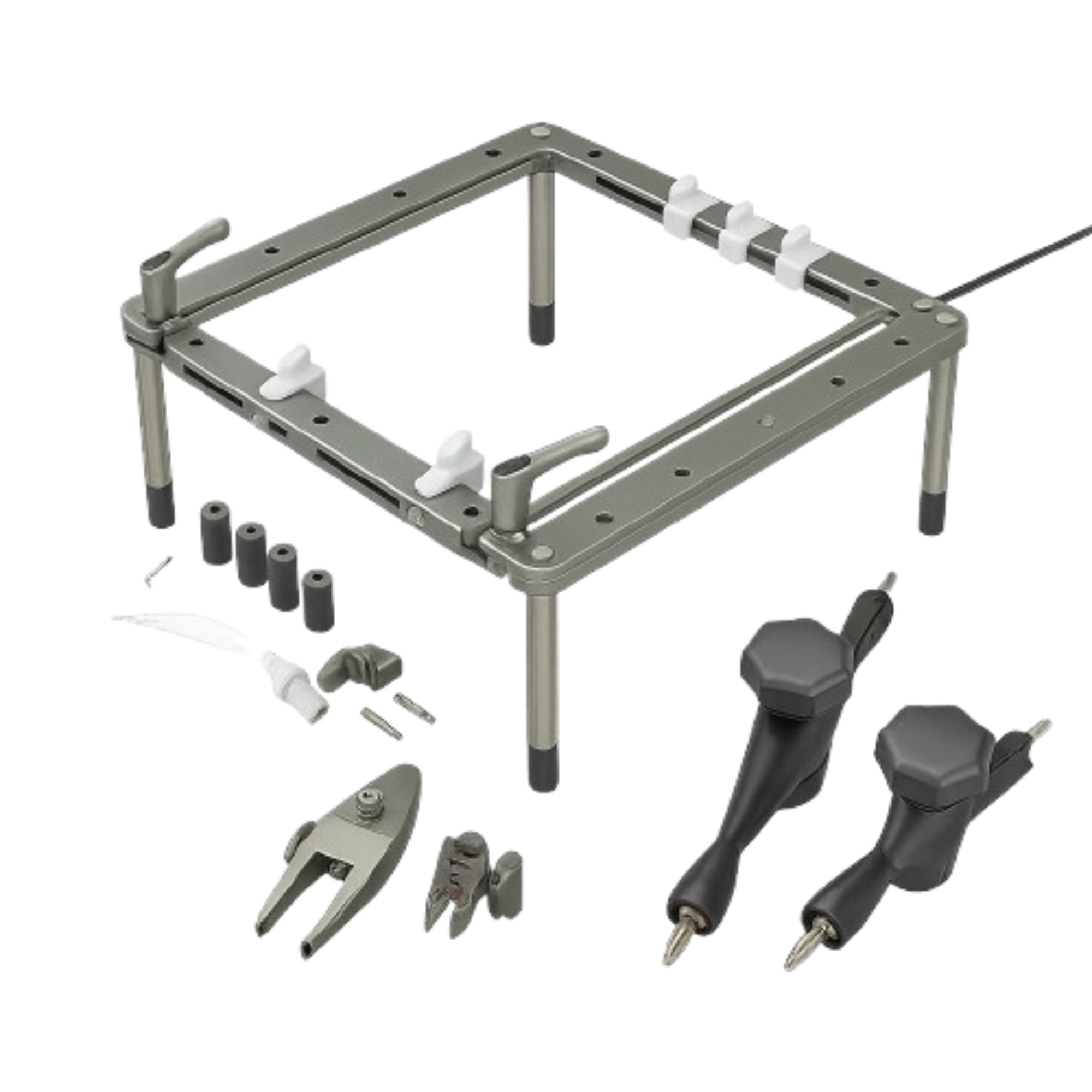

3U Board Tester SKID-S Starter Kit (160 x 160mm)

ערכת ההתחלה של SKID-S היא פלטפורמה מקיפה לבדיקה וניפוי שגיאות של לוחות PCBA בגודל תקן 3U, ללא צורך בהחזקה ידנית.

היא מיועדת ללוחות עם רוחב הידוק של לפחות 160×160 מ"מ. העיצוב המודולרי של הערכה מאפשר למשתמשים להרחיב את המערכת בהתאם לצרכים הספציפיים שלהם.

המרווחים של ה-PCBA יכולים להדק את רוב הצורות הגיאומטריות, כולל צורות לא סטנדרטיות ומאתגרות. הלוח ממוקם בגובה של 10 מ"מ מעל המסגרת, מה שמאפשר גישה נוחה יותר לרכיב הנבדק (DUT).

המערכת עומדת על רגליות בגובה 90 מ"מ, מה שמאפשר גישה סימולטנית מלמעלה ומלמטה. הברגות סטנדרטיות מסוג M6 ממוקמות מסביב למסגרת, ומאפשרות התקנה של אביזרים שונים כגון מחזיקי פרובים, מנורות ומצלמות.

טווח הטמפרטורות התפעולי של ערכת ההתחלה של SKID-S הוא 0°C עד +50°C עם לחות ללא עיבוי.

The SKID-S Starter Kit is a comprehensive platform for hands-free testing and debugging of 3U standard PCBA.

It is designed for boards with a clamping width of at least 160×160 mm. The kit's modular design allows users to expand the system to suit their specific needs.

The PCBA spacers can clamp most geometrical forms, including inconvenient non-standard shapes. The board rests 10 mm above the frame for better accessibility to the DUT.

The system stands on 90 mm pedestals, allowing for simultaneous access from the top and bottom sides. Standard M6 threads around the frame enable the mounting of various accessories such as probe positioners, lamps, and cameras.

The SKID-S Starter Kit has an operating temperature range of 0°C to +50°C with non-condensing humidity.
