3D Measuring Tripod with Steelbase MST 200 (200 Span Width, both-sided M6, including a Twinholder)

מעמד מדידה תלת־ממדי MST 200

ה-MST 200 הוא מעמד מדידה תלת־ממדי עם בסיס פלדה. זוהי וריאציה של מעמדי מדידה תלת־ממדיים בגודל 200 מ"מ עם בסיס פלדה, אך הוא מסופק עם Twinholder.
הוא מיועד למיקום בטוח ומדויק של גששים או ציוד אחר.
קיימת הברגת M6 בשני הצדדים, המאפשרת חיבור למערכות המיקום SKID®.
ל-MST 200 יש רוחב פתיחה של 200 מ"מ, והוא יכול להחזיק גם Uniholder, מחזיק לגששים בקוטר מעל 12 מ"מ, או מחזיק מגשש מיצרן אחר.

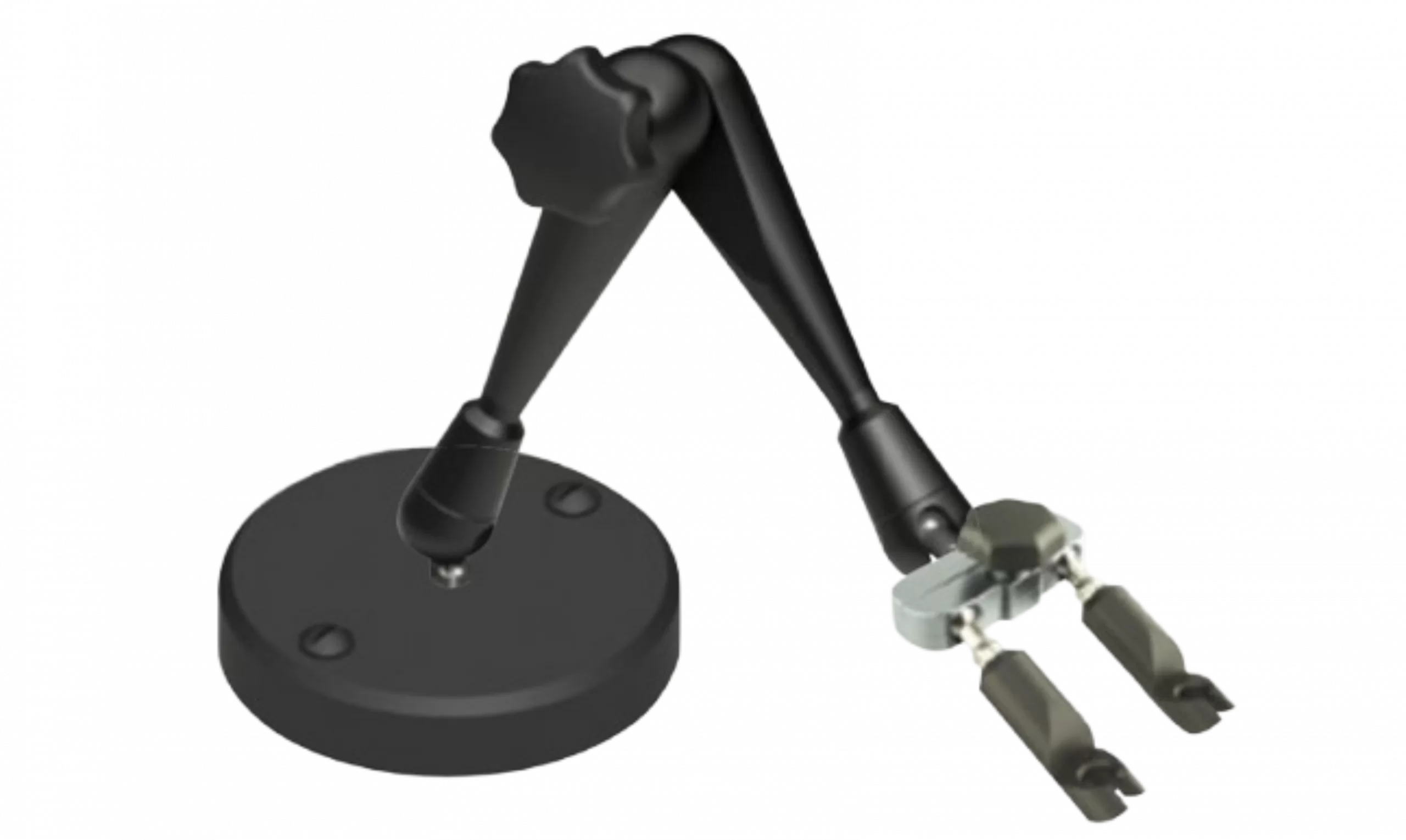

MST 200 3D Measuring Tripod

The MST 200 is a 3D measuring tripod with a steel base plate. It is a variant of the 200 mm 3D measuring tripods with a steel base, but is supplied with a Twinholder.
It is designed for the safe and precise positioning of probes or other equipment.
It has an M6 thread on both sides, allowing for mounting on the SKID® positioning systems.
The MST 200 has a span width of 200 mm and can also hold a Uniholder or a holder for probes larger than 12 mm, or a probe holder from another manufacturer.

כיוונון רציף ללא דרגות

מערכת המיקום התלת־ממדית של PMK מאפשרת כיוונון רציף ללא שלבים. מנגנון ההידוק המכני מאפשר מיקום קל ומדויק של גששים ואביזרים נוספים. שלוש המפרקים של הזרוע ניתנים לקיבוע או שחרור באמצעות סיבוב אחד בלבד של ידית ההידוק המרכזית. כך מאפשרים המתקנים נוחות עבודה מקסימלית ויעילות תפעולית גבוהה.

קיבוע קבוע – בסיס יציב

בזכות ההתאמה המדויקת של מפרקי הכדור מתקבלת חיכוך סטטי גבוה, המעניק לזרוע התלת־ממדית את היציבות הדרושה.

ממקמים תלת־ממדיים

שלוש גרסאות הדגם השונות משתלבות בצורה אופטימלית בסביבת העבודה שלכם: בסיס פלדה, תפס שולחני ובסיס ואקום מציעים בסיס יציב למשימות המדידה היומיומיות בהתאם ליישום. שימו לב כי קיימים שילובים נוספים של בסיס, זרוע ותפס גשש דרך המפיץ שלנו – זוהי רק דוגמה למודלים הזמינים.

עבור קיבוע ארוך טווח של מערכי מדידה מורכבים או לצורכי פיתוח PCB, מומלץ להשתמש ב־SKID®, תואם לזרועות המובאות בעמוד זה.

הרכבה בתוך שניות

מערכת המיקום התלת־ממדית כוללת שלושה חלקים: בסיס, זרוע ותפס לגשש. ניתן להרכיב אותה תוך שניות ספורות באמצעות מפתח 7 מ"מ הכלול במארז.

מדויק ובטוח

כל מערכות המיקום של PMK אידיאליות למדידות קבועות למחצה. ההתקנה קלה ומהירה ומאפשרת גמישות מרבית למשימות המדידה היומיומיות שלכם.

שימוש אוניברסלי

מערכת המיקום של PMK ניתנת להתאמה ליישומי בדיקה שונים. הלקוח יכול לבחור מתוך ארבעה סוגי בסיסים: בסיס פלדה, תפס שולחני, רגל מגנטית וכוס ואקום, וכן באורכי זרוע שונים – 130 מ"מ ו־200 מ"מ. גם תופסי הגששים ניתנים להחלפה.

ניתן לבחור בין תפס תלת־כיווני לבין UniHolder, שיכול להכיל גששים סטנדרטיים בקוטר 2.5 מ"מ ו־5.0 מ"מ ואף רוב ציוד המדידה עד רוחב הידוק של 17 מ"מ. TwinHolder מיועד להחזקת תקעי בננה 4 מ"מ וכבלים דומים.
